PV komutācija

Kod producenta: 10062623

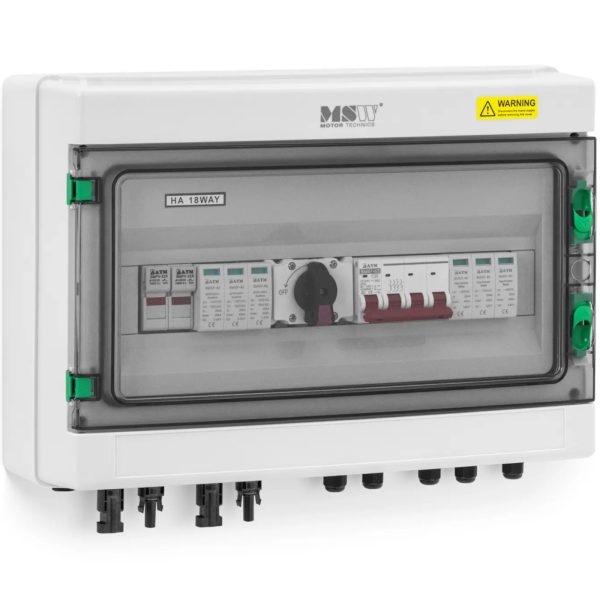

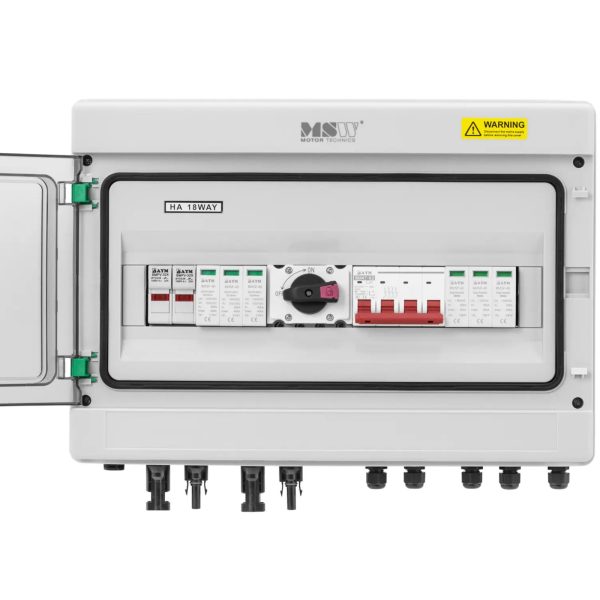

Skrzynka przyłączeniowa z zabezpieczeniem przeciwprzepięciowym do systemów fotowoltaicznych marki MSW chroni panele solarne, falowniki i urządzenia elektryczne przed wysokimi napięciami – na przykład przy bezpośrednim lub bliskim uderzeniu pioruna. Jednocześnie optymalizuje system fotowoltaiczny i zapewnia efektywne wytwarzanie energii. Skrzynka przyłączeniowa PV oferuje 2 oddzielne wejścia, za pomocą których można wygodnie zarządzać i zabezpieczać 2 stringi. Wystarczy ją podłączyć pomiędzy instalacją fotowoltaiczną a falownik. Prosty montaż na ścianie i przezroczyste okienko ułatwiają regularne sprawdzanie i konserwację skrzynki elektrycznej PV.

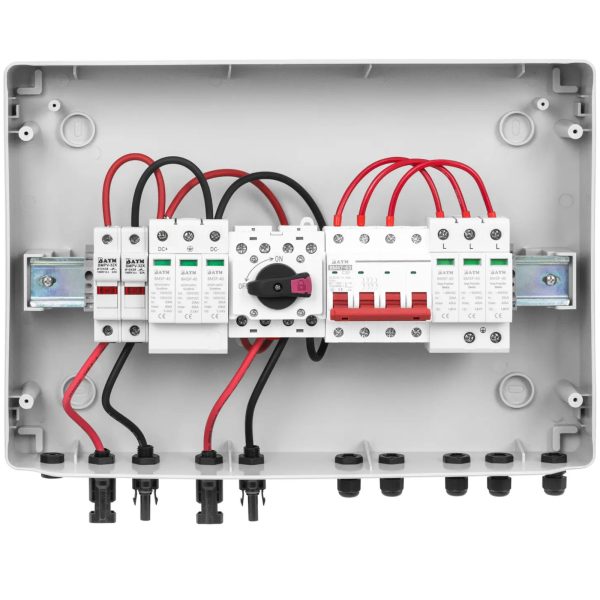

Wewnątrz obudowy ABS o stopniu ochrony IP65 znajdują się:

• – 2 bezpieczniki (DC / 1000 V / 15 – 32 A),
• – 3 wyłączniki automatyczne (DC / 1000 V / 32 A),
• – 3 zabezpieczenia przeciwprzepięciowe (AC),
• – 1 wyłącznik (DC).

Dzięki połączeniom zaciskowym i bocznym kanałom kablowym szybko i łatwo można uruchomić ochronę przeciwprzepięciową w instalacji. Wszystkie elementy puszki przyłączeniowej z zabezpieczeniem przeciwprzepięciowym PV wykonane są z wysokiej jakości materiałów i odpowiadają aktualnym przepisom, takim jak norma wdrożeniowa IEC/EN 60947-3. Bezpieczniki są z kolei zgodne z CE, CB i TÜV, a ochrona przeciwprzepięciowa typu 2 z IEC/EN 61643-11.

Cechy produktu:

• – Skrzynka przyłączeniowa z ochroną przeciwprzepięciową do systemów fotowoltaicznych (typ 2) ochroni ogniwa słoneczne przed uderzeniami piorunów lub innymi wysokimi napięciami,
• – Szybki montaż puszki przyłączeniowej PV dzięki połączeniom zaciskowym i zintegrowanym kanałom kablowym,

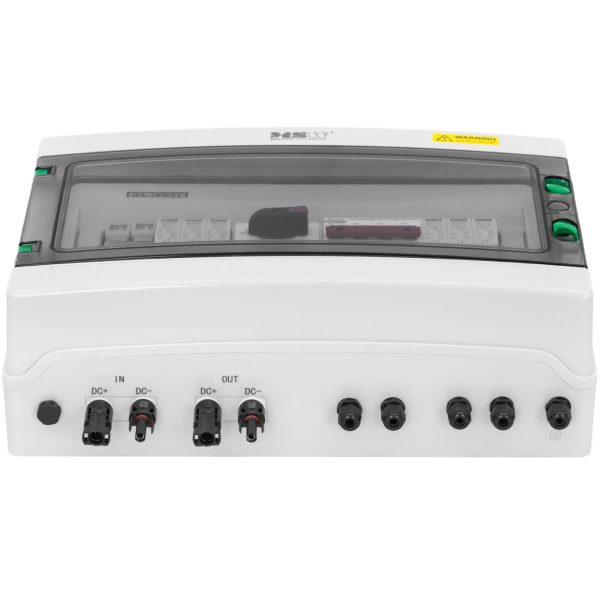

• – 2 oddzielne wejścia zapewniają ochronę przeciwprzepięciową dla 2 stringów,
• – Skrzynka przyłączeniowa PV zapewnia efektywne przekazywanie wytworzonej energii do falownika lub innych urządzeń,
• – Montaż naścienny, nieskomplikowana instalacja i konserwacja skrzynki przyłączeniowej do systemów fotowoltaicznych.

Parametry techniczne:

• – Nr katalogowy – 10062623
• – Stan artykułu – Nowy
• – Model – MSW-WPD-PV3
• – Materiał – ABS, Stal galwanizowana, PC, PA66
• – Kolor – Biały
• – Stopień ochrony IP – IP65
• – Wilgotność [%] – 99
• – Klasyfikacja – DC-PV 1 / DC-PV2 (rozłącznik izolowany DC)
• – Zabezpieczenia – Klasa odporności na wstrząsy IK 10
• – Znamionowy prąd wejściowy [A] – 15 – 32
• – Wymiary [mm] – Ø10 x 38 (bezpiecznik DC)
• – Zakres temperatury roboczej [°C] – -20 – 60
• – Napięcie zasilania [V] – 1000 V
• – Montaż ścienny – Tak
• – Odporność na promienie UV – Tak

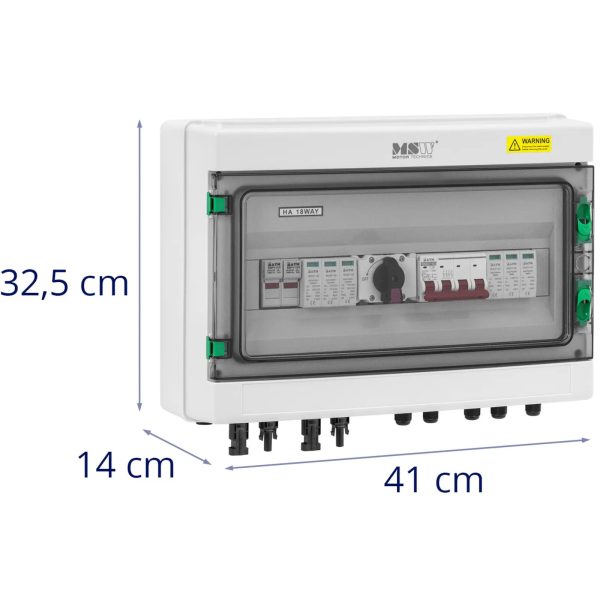

• – Wymiary (DxSxW) – 41 x 32.5 x 14 cm
• – Waga – 3.5 kg
• – Wymiary wysyłki (DxSxW) – 42.4 x 34.7 x 17.4 cm
• – Waga wysyłki – 4.08 kg

W zestawie:

• – Skrzynka przyłączeniowa do systemu fotowoltaicznego
